PCB探針（Printed Circuit Board Probe）是用于PCB板測試、調試或連接的精密接觸元件，其設計需適配PCB板的焊點、焊盤、通孔等結構，確保測試信號的穩定傳輸，根據結構、功能和應用場景的不同，PCB探針可分為多種類型，常見用途也覆蓋了電子制造的多個環節。

一、PCB探針的常見類型

彈簧探針

最常見的PCB探針類型，由針軸、彈簧、針管組成，通過彈簧的彈力實現與PCB焊點的緊密接觸，具有接觸穩定、耐磨損、可適應一定公差（如PCB板翹曲）的特點，廣泛用于測試治具。

細分：根據針軸頭部形狀，可分為尖頭、圓頭、平頭、凹頭、四爪頭（抓取焊點）等，適配不同焊點形態（如焊盤、引腳、過孔）

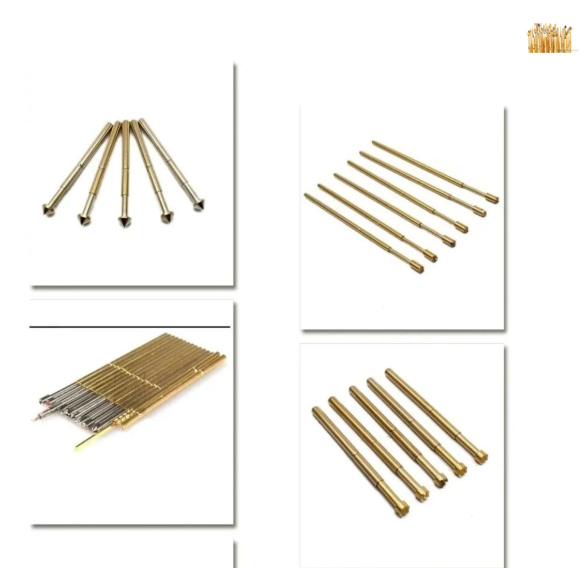

常見的類型

針身直徑：1.36mm，總長：33.30mm的P100探針

針身直徑：2.02mm，總長：33.35mm的P125探針

針身直徑：2.36mm，總長：33.9mm的P156探針

針身直徑：1.02mm，總長：33.35mm的PL75探針

針身直徑：1.02mm，總長：16.50mm的P75探針

針身直徑：0.68mm，總長：24.70mm的P02探針

 2. 按應用場景分類

測試探針（Test Probe）

用于PCB生產中的功能測試（如通斷測試、電壓/電流測試、信號傳輸測試），是測試治具的核心部件

調試探針（Debug Probe）

工程師在PCB研發或維修時使用的手持探針，通常連接示波器、萬用表等設備，臨時接觸PCB焊點以測量信號或電壓。
